Taśmowo-żywiczna przejściowa typu J3SI 24 CPI-CSU (papier-plastik)
Zastosowanie:
Mufa przeznaczona do łączenia i naprawy trzyżyłowego kabla w izolacji papierowej typu H(A)Kny, H(A)KnFtA, H(A)KnFty, H(A)KnFpy, H(A)KnFpA z trzema jednożyłowymi kablami w izolacji polietylenowej typu YH(A)KX(S), XH(A)KXS, XUH(A)KXS, XRUH(A)KXS, NA2XS(F)2Y o napięciu znamionowym 8,7/15 kV i 12/20 kV. Ocena techniczna produktu na zgodność z normą PN-E-06401-04:1990.
Budowa:
Mufa przeznaczona do łączenia i naprawy trzyżyłowego kabla w izolacji papierowej typu H(A)Kny, H(A)KnFtA, H(A)KnFty, H(A)KnFpy, H(A)KnFpA z trzema jednożyłowymi kablami w izolacji polietylenowej typu YH(A)KX(S), XH(A)KXS, XUH(A)KXS, XRUH(A)KXS, NA2XS(F)2Y o napięciu znamionowym 8,7/15 kV i 12/20 kV. Ocena techniczna produktu na zgodność z normą PN-E-06401-04:1990.
Budowa:
- Połączenie żył roboczych za pomocą złączek grubościennych, prasowanych lub śrubowych przegrodą.
- Odtworzenie izolacji właściwej przy pomocy marszczonego, izolacyjnego papieru impregnowanego.
- Odtworzenie ekranu półprzewodzącego przy pomocy marszczonego, półprzewodzącego papieru impregnowanego.
- Połączenie żyły powrotnej z pancerzem ołowianym i stalowym za pomocą sprężyn o stałej sile docisku, zabezpieczone mastyką i taśmą EPR, chroniące przed penetracją żywicy w to połączenie.
- Wykonane z mastyki i taśm EPR uszczelnienia blokują przed dostępem wilgoci podczas eksploatacji urządzenia.
- Odtworzenie powłoki zewnętrznej przy pomocy wtrysku żywicy epoksydowej rękawem wtryskowym będącym w wyposażeniu zestawu.
- Sprawna i nieskomplikowana instalacja.
- Wykonanie mufy bez konieczności używania pistoletu wtryskowego i źródeł ciepła np. palnika gazowego.
- Dwa typy muf dla całego szeregu przekrojów żył roboczych.
- Układanie bez pośrednio w ziemi lub w kanałach kablowych.
- Mufa przystosowana jest do pracy w pionie, poziomie, na łuku.
- Zestaw jest kompletem na trzy żyły. Plastikowe opakowanie zawiera wszelkie niezbędne elementy do wykonania połączenia mufowego wraz z instrukcją montażu i specyfikacją materiałową.
- Zestaw nie ma w składzie złączek do łączenia żył roboczych. Złączki można dodatkowo zamówić.
|
Symbol |
Przekrój żyły roboczej [mm2] |
Napięcie [kV] |

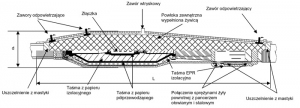

Wymiary [mm] L d |
Ilość sztuk w opakowaniu |
|
| J3SI 24 CPI-CSU 50-120 | 50-120 [150] | 8,7/15 i 12/20 | 1240 | 90 | 1 mufa, zestaw na 3 żyły |
| J3SI 24 CPI-CSU 50-240 | 50-240 | 8,7/15 i 12/20 | 1250 | 120 | 1 mufa, zestaw na 3 żyły |
