Taśmowa przelotowa typu GMT(R) (plastik-plastik)
Zastosowanie:
Mufa przeznaczona do łączenia jednożyłowych kabli w izolacji polietylenowej typu YH(A)KX(S), XH(A)KXS, XUH(A)KXS, XRUH(A)KXS, NA2XS(F)2Y o napięciu znamionowym 8,7/15 kV i 12/20 kV. Ocena techniczna produktu na zgodność z normą PN-E-06401-04:1990.

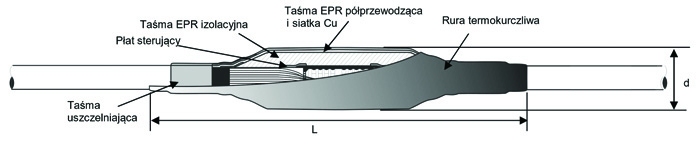

Budowa:
Mufa przeznaczona do łączenia jednożyłowych kabli w izolacji polietylenowej typu YH(A)KX(S), XH(A)KXS, XUH(A)KXS, XRUH(A)KXS, NA2XS(F)2Y o napięciu znamionowym 8,7/15 kV i 12/20 kV. Ocena techniczna produktu na zgodność z normą PN-E-06401-04:1990.
Budowa:
- Połączenie żyły roboczej za pomocą złączki grubościennej, prasowanej lub śrubowej.
- Odtworzenie izolacji właściwej przy pomocy izolacyjnej taśmy samowulkanizującej EPR.
- Wysterowanie pola przy pomocy płatów sterujących.
- Odtworzenie ekranu półprzewodzącego przy pomocy półprzewodzącej taśmy samowulkanizującej EPR i plecionki miedzianej - ocynowanej.
- Połączenie żyły powrotnej przy pomocy złączki prasowanej.
- Odtworzenie powłoki zewnętrznej przy pomocy grubościennej rury termokurczliwej zabezpieczającej przed wilgocią i uszkodzeniami mechanicznymi.
- Sprawna i nieskomplikowana instalacja.
- Technologia nie wymaga wykonywania stożków sterujących na kablach jednożyłowych.
- Wykonanie mufy bez konieczności używania temperówek do stożków i źródeł ciepła np. palnika gazowego.
- Dwa typy muf dla całego szeregu przekrojów żył roboczych.
- Układanie bez pośrednio w ziemi lub w kanałach kablowych.
- Zestaw jest kompletem na jedną żyłę lub trzy żyły. Kartonowe pudełko zawiera wszelkie niezbędne elementy do wykonania połączenia mufowego wraz z instrukcją montażu i specyfikacją materiałową.
- Zestaw nie ma w składzie złączek do łączenia żył roboczych. Złączki można dodatkowo zamówić.
| Symbol |
Przekrój żyły roboczej [mm2] |
Napięcie [kV] |
Wymiary [mm] L d |
Ilość sztuk w opakowaniu |
|
| GMT(R) 50-120 | 50-120 | 8,7/15 i 12/20 | 750 | 65 | 1 mufa, zestaw na 1 żyłę |
| GMT(R) 50-240 | 50-240 | 8,7/15 i 12/20 | 750 | 70 | 1 mufa, zestaw na 1 żyłę |
