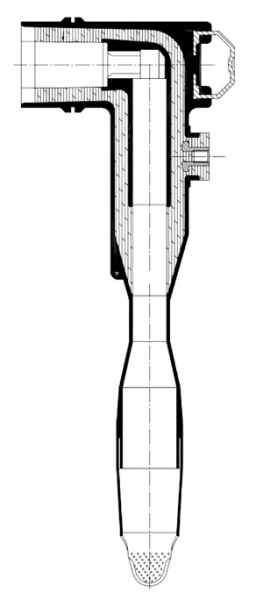

Konektorowa prosta typu CSE 400
Zastosowanie:
Ekranowana konektorowa głowica kątowa (90°) z pojemnościowym punktem pomiarowym przeznaczona do zakańczania i łączenia jednożłowych kabli w izolacji polietylenowej z żyłą powrotną w postaci drutów miedzianych typu YH(A)KXS, XH(A)KXS, XUH(A)KXS, XRUH(A)KXS* o napięciu znamionowym 8,7/15 kV, 12/20 kV i 18/30 kV z rozdzielnicami, transformatorami, silnikami, wyposażonymi w przepusty izolatorowe, złącza i gniazda typu B.
Budowa:
Przykład: CSE – 400 – 24 – D3 – 120
[CSE – 400] = Konektorowa głowica kątowa 400 A, dla kabla polietylenowego o napięciu znamionowym [24] = 12/20 kV i średnicy izolacji [D3] = od 21,0 do 25,4 mm i żyle roboczej o przekroju [120] = 120 mm2.
* W przypadku innej konstrukcji kabla prosimy o kontakt z biurem.
Ekranowana konektorowa głowica kątowa (90°) z pojemnościowym punktem pomiarowym przeznaczona do zakańczania i łączenia jednożłowych kabli w izolacji polietylenowej z żyłą powrotną w postaci drutów miedzianych typu YH(A)KXS, XH(A)KXS, XUH(A)KXS, XRUH(A)KXS* o napięciu znamionowym 8,7/15 kV, 12/20 kV i 18/30 kV z rozdzielnicami, transformatorami, silnikami, wyposażonymi w przepusty izolatorowe, złącza i gniazda typu B.
Budowa:
- Zakończenie żyły roboczej za pomocą końcówki grubościennej, szczelnej, prasowanej z wkręcanym, kątowym bolcem.
- Wysterowanie pola elektromagnetycznego i odtworzenie powłoki zewnętrznej i izolacji kabla za pomocą zintegrowanego odpornego na UV, nasuwanego prefabrykatu o stałej sile docisku do izolacji kabla.
- Prąd długotrwały - 400 A.
- Prąd dobowo zmienny (8 h w okresie 24 h) - 500 A.
- Wodoszczelna i mechanicznie wytrzymała na czynniki zewnętrzne.
- Głowica przystosowana jest do pracy i eksploatacji w pionie, poziomie oraz pozycjach pośrednich, a także w warunkach wnętrzowych lub napowietrznych.
- Dzięki zastosowaniu prefabrykatu z przewodzącą wierzchnią warstwą gumy, połaczonej z uziemieniem głowica jest w pełni ekranowana i bezpieczna na bezpośredni dotyk.
- Sprawna i nieskomplikowana instalacja.
- Wykonanie głowicy bez konieczności używania źródeł ciepła, np palnika gazowego.
- Montowanie bezpośrednio w warunkach polowych, w stacjach transformatorowych, w rozdzielnicach lub w warsztacie.
- Zestaw jest kompletem na trzy żyły. Kartonowe opakowanie zawiera wszelkie niezbędne elementy do wykonania głowicy wraz z instrukcją montażu i specyfikacją materiałową.
- Zestaw ma w składzie końcówki do żył powrotnych i roboczych.
Przykład: CSE – 400 – 24 – D3 – 120
[CSE – 400] = Konektorowa głowica kątowa 400 A, dla kabla polietylenowego o napięciu znamionowym [24] = 12/20 kV i średnicy izolacji [D3] = od 21,0 do 25,4 mm i żyle roboczej o przekroju [120] = 120 mm2.
Symbol |
Średnica izolacji [mm] |
Przekroje żyły roboczej [mm2] Zakres napięcia 12 kV 24 kV 36 kV |
Ilość sztuk w opakowaniu |
||||
CSE-400-24-D1 | 14,0-18,0 | 50-95 | 50 | 1 zestaw na 3 żyły | |||
CSE-400-24-D2 | 17,5-21,9 | 95-150 | 70-95 | 1 zestaw na 3 żyły | |||
CSE-400-24-D3 | 21,0--25,4 | 150-240 | 120-185 | 50-95 | 1 zestaw na 3 żyły | ||
CSE-400-24-D4 | 24,0-27,5 | 300-400 | 240-300 | 120-185 | 1 zestaw na 3 żyły |
* W przypadku innej konstrukcji kabla prosimy o kontakt z biurem.
