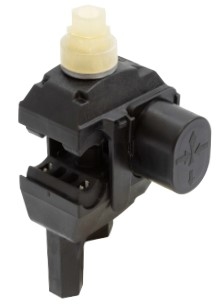

Zacisk przebijający izolację do odgałęzień linii nN i podłączania ograniczników przepięć TTD 1 PROTECT
Zastosowanie:

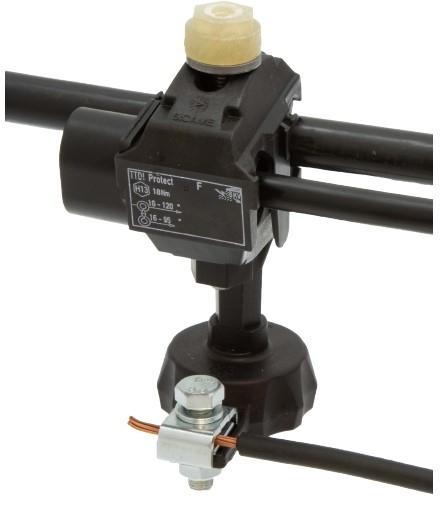

Służy do jednoczesnego wykonywania odgałęzienia przewodem izolowanym (Cu lub Al) od linii głównej izolowanej nN (Cu lub Al) i podłączenia ogranicznika przepięć (gniazdo M8).
Budowa:
Załącznik:
Instrukcja montażu
Służy do jednoczesnego wykonywania odgałęzienia przewodem izolowanym (Cu lub Al) od linii głównej izolowanej nN (Cu lub Al) i podłączenia ogranicznika przepięć (gniazdo M8).
Budowa:
- Korpus wykonany jest z poliamidu wzmocnionego włóknem szklanym (GF) o wysokiej wytrzymałości mechanicznej, odporności na warunki atmosferyczne i promieniowanie UV.
- Całkowicie szczelny dzięki zastosowanym gumowym uszczelkom i osłonce końca przewodu.
- Cynkowana ogniowo śruba skręcająca wyposażona jest w łeb zrywalny dla zapewnienia odpowiedniego momentu dokręcającego. Po zerwaniu łba możliwe jest odkręcenie śruby.
- Wysoka wydajność elektryczna przy niskiej rezystancji połączenia.
- Łatwy w montażu i bezpieczny w użyciu.
- Zacisk jest Klasy A (testowany prądami zwarciowymi).
- Zacisk jest Klasy 1 - odporność dielektryczna 6 kV/1 min w wodzie.
-
Spełnia wymagania norm: PN-EN 50483-1:2009, PN-EN 50483-4:2009.
| Symbol |
Linia główna przekrój [mm2] |
Odgałęzienie przekrój [mm2] |
Gniazdo ogranicznika |
Długość śruby ogranicznika [mm] |
Moment zrywający [Nm] |
Nasadka ze zrywalnym łbem Rozmiar łba [mm] |
| TTD 1 PROTECT | 16-120 | 16-95 | M8 | 10-25 | 18 | 13 |
