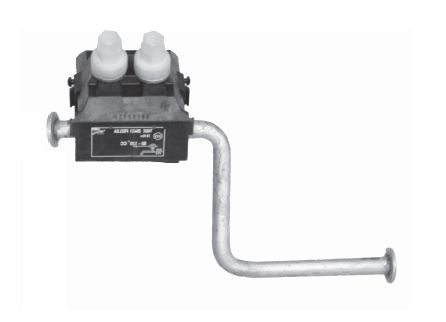

Rożek uziemiający TNDC 28401 FA UZ
Zastosowanie:
Służy do ochrony przeciwłukowej linii PAS. Rożek jest dostosowany do zakładania na nim przenośnego uziemiacza na poziomych odcinkach linii PAS.
Budowa:
* W przypadku linii 30 kV stosować zacisk TNDC 45401 FA.
Zacisk i rożek spełniają wymagania normy PN-EN 50397-2:2009.
Załącznik:
Instrukcja montażu
Służy do ochrony przeciwłukowej linii PAS. Rożek jest dostosowany do zakładania na nim przenośnego uziemiacza na poziomych odcinkach linii PAS.
Budowa:
- Zacisk przebijający izolację TNDC 28401 FA*.
- Rożek izolowany GOP 4 montowany do zacisku TNDC 28401 FA*.
* W przypadku linii 30 kV stosować zacisk TNDC 45401 FA.
Zacisk i rożek spełniają wymagania normy PN-EN 50397-2:2009.
| Symbol |
Przewód główny |
||
|
Przekrój żyły [mm2] |
Maks. grubość powłoki [mm] |
Maks. średnica na izolacji przewodu [mm] |
|
|
TNDC 28401 FA UZ |
50-120 |
3 |
19,9 |
| TNDC 45401 FA UZ | 50-120 | 4,5 | 22,8 |
| Symbol | Śruba skręcająca |
Nasadka ze zrywalnym łbem Moment zrywający Rozmiar łba H [Nm] [mm] |
Ilość sztuk w opakowaniu |
|
|
TNDC 28401 FA UZ |
2 x M8 |
18 |
13 |
3 |
| TNDC 45401 FA UZ | 2 x M10 | 25 | 17 | 3 |
