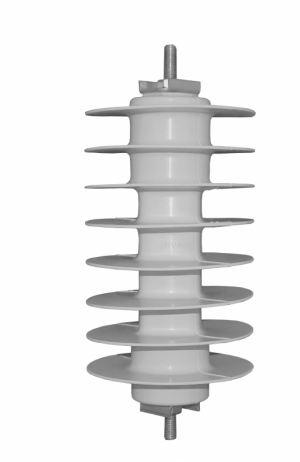

Ograniczniki przepięć AZBD
Zastosowanie:
Służą do ochrony linii i przyłączonych do nich urządzeń. Do stosowania w trudnych warunkach zewnętrznych - strefach przemysłowych (III strefa zabrudzeniowa IEC 60815). Mogą być montowane w pozycji poziomej, pionowej oraz na wsporniku izolacyjnym.
Spełniają wymagania normy PN-EN 60099-4:2015-01.
Podstawowe parametry ograniczników AZBD:
Dane techniczne
Dane techniczne - cd.
Oznaczenie ograniczników przepięć typu AZBD
Załącznik:
Karta katalogowa
Służą do ochrony linii i przyłączonych do nich urządzeń. Do stosowania w trudnych warunkach zewnętrznych - strefach przemysłowych (III strefa zabrudzeniowa IEC 60815). Mogą być montowane w pozycji poziomej, pionowej oraz na wsporniku izolacyjnym.
Spełniają wymagania normy PN-EN 60099-4:2015-01.
Podstawowe parametry ograniczników AZBD:
- Znamionowy prąd wyładowczy [In]: 10 kA (udar 8/20 μs).
-
Stabilność termiczna po:
- pojedynczym granicznym udarze prądowym (4/10 μs): 100 kA,
- dwóch udarach prądowych 8/20 μs (na bazie Qth): 0,55 C. - Wytrzymałość zwarciowa (0,2 s): 20 kA.
- Znamionowa wartość powtarzalnie przenoszonego ładunku [Qrs]: 0,4 C.
- Znamionowa wartość przenoszonego ładunku cieplnego [Qth]: 1,1 C.
- Klasa i oznaczenie ogranicznika: dystrybucyjne - DH.
- Poziom wyładowań niezupełnych przy napięciu 1,05 x Uc : < 3 pC.
-
Wytrzymałość mechaniczna:
- SCL: 200 Nm,
- SSL: 350 Nm. - Wytrzymałość na moment skręcający zacisk: 70 Nm.
- Zakres temperatur pracy: -40°C +60°C.
- Izolacja zewnętrzna: silikon HTV.
Dane techniczne
Ogranicznik AZBD typ |
Napięcie znamionowe UR |
Napięcie trwałej pracy UC |
Napięcie obniżone Ures [kV] Udar o kształcie 8/20 µs/µs 1/20 µs/µs |
Napięcie obniżone [kV] Udar o kształcie 30/30 µs/µs |
|||
[kV] | [kV] | 10 kA | 10 kA | 125 A | 250 A | 500 A | |
30 | 3 | 2,55 | 8,8 | 9,9 | 6,5 | 6,7 | 6,9 |
60 | 6 | 5,10 | 17,6 | 19,8 | 13,0 | 13,4 | 13,8 |
90 | 9 | 8,40 | 26,4 | 29,8 | 19,5 | 20,1 | 20,7 |
120 | 12 | 10,20 | 35,2 | 39,7 | 26,1 | 26,8 | 27,6 |
150 | 15 | 12,70 | 39,8 | 44,9 | 29,5 | 30,3 | 31,2 |
180 | 18 | 15,30 | 52,8 | 59,4 | 39,1 | 40,3 | 41,4 |
220 | 22 | 18,00 | 61,6 | 69,5 | 45,6 | 47,0 | 48,3 |
240 | 24 | 19,50 | 61,6 | 69,5 | 45,6 | 47,0 | 48,3 |
270 | 27 | 22,00 | 71,8 | 80,9 | 53,1 | 54,7 | 56,3 |
300 | 30 | 24,40 | 88,1 | 99,2 | 65,2 | 67,1 | 69,1 |
330 | 33 | 27,00 | 96,9 | 106,3 | 71,7 | 73,8 | 76,0 |
360 | 36 | 29,00 | 96,9 | 106,3 | 71,7 | 73,8 | 76,0 |
390 | 39 | 32,00 | 114,9 | 122,9 | 85,9 | 89,0 | 92,0 |
420 | 42 | 35,00 | 121,6 | 130,1 | 91,0 | 94,1 | 97,3 |
450 | 45 | 36,00 | 121,6 | 130,1 | 91,0 | 94,1 | 97,3 |
Dane techniczne - cd.
Ogranicznik AZBD |
Droga upływu | Wysokość |
Waga |
Napięcie wytrzymywane |
Odległości montażowe od ściany między AZBD |
||
[mm] |
[mm] |
[kg] |
udarowe [szczyt kV] |
przemienne [kV rms] |
A min. [mm] |
B min. [mm] |
|
03_ | 450 | 174 | 1,2 | 116 | 43 | 160 | 120 |
06_ | 450 | 174 | 1,4 | 116 | 43 | 160 | 120 |
09_ | 450 | 174 | 1,5 | 116 | 43 | 180 | 140 |
12_ | 450 | 174 | 1,6 | 116 | 43 | 190 | 140 |
15_ | 675 | 193 | 1,8 | 125 | 46 | 210 | 180 |
18_ | 694 | 211 | 2,1 | 135 | 50 | 230 | 180 |
22_ | 781 | 230 | 2,2 | 145 | 53 | 250 | 240 |
24_ | 781 | 230 | 2,3 | 145 | 53 | 280 | 240 |
27_ | 886 | 265 | 2,7 | 163 | 60 | 310 | 260 |
30_ | 1165 | 337 | 3,0 | 200 | 74 | 330 | 340 |
33_ | 1165 | 337 | 3,1 | 200 | 74 | 350 | 340 |
36_ | 1172 | 337 | 3,2 | 200 | 74 | 350 | 340 |
39_ | 1047 | 344 | 3,2 | 220 | 82 | 370 | 440 |
42_ | 1047 | 344 | 3,3 | 220 | 82 | 370 | 440 |
45_ | 1338 | 444 | 3,5 | 220 | 82 | 370 | 440 |
Oznaczenie ograniczników przepięć typu AZBD
Napięcie znamionowe [kV] |
Wersja podstawowa |

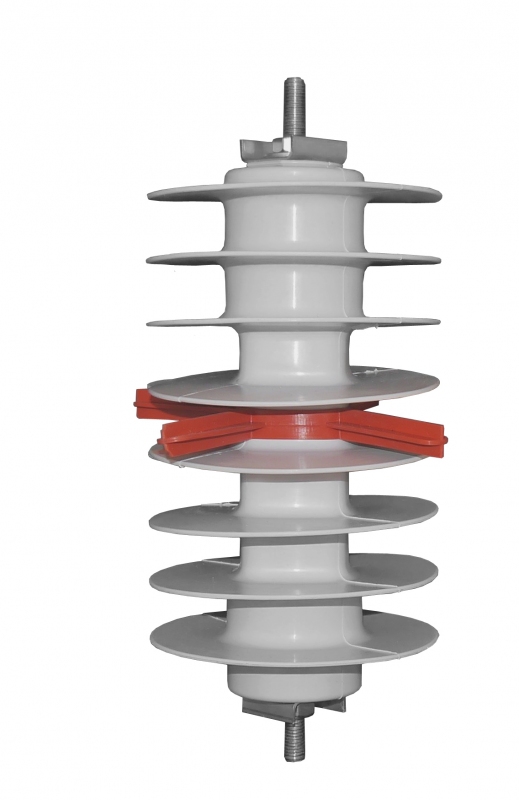

Wyposażenie dodatkowe Wskaźnik przepalenia Odłącznik uziemienia |
Ilość sztuk w opakowaniu | |
3 | AZBD 030 | AZBD 031 | AZBD 032 | 3 |
6 | AZBD 060 | AZBD 061 | AZBD 062 | 3 |
9 | AZBD 090 | AZBD 101 | AZBD 102 | 3 |
12 | AZBD 120 | AZBD 121 | AZBD 122 | 3 |
15 | AZBD 150 | AZBD 151 | AZBD 152 | 3 |
18 | AZBD 180 | AZBD 181 | AZBD 182 | 3 |
22 | AZBD 220 | AZBD 221 | AZBD 222 | 3 |
24 | AZBD 240 | AZBD 241 | AZBD 242 | 3 |
27 | AZBD 270 | AZBD 271 | AZBD 272 | 3 |
30 | AZBD 300 | AZBD 301 | AZBD 302 | 3 |
36 | AZBD 360 | AZBD 361 | AZBD 362 | 3 |
39 | AZBD 390 | AZBD 391 | AZBD 392 | 3 |
42 | AZBD 420 | AZBD 421 | AZBD 422 | 3 |
45 | AZBD 450 | AZBD 451 | AZBD 452 | 3 |
Załącznik:
Karta katalogowa
