Naprężarka PC-1500 / Dynamometr A / Żabka ABC-M-GRIP / Żabka ABC-L-GRIP / Żabka MG20 / Żabka AL-20KN
Zastosowanie:
Narzędzia przeznaczone do naprężania i pomiarów naciągu linii NLK.
Typy:

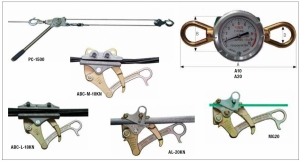

PC-1500 - Naprężarka przeznaczona do naciągu linii napowietrznej. Mechanizm zapadkowy pozwala również na luzowanie.
A10 i A20 - Dynamometry przeznaczone do pomiaru naciągu linii napowietrznej.
ABC-M-GRIP - Żabka przeznaczona jest do chwytania wiązki przewodów w trakcie wykonywania naciągu głównego izolowanej linii napowietrznej nN.
ABC-L-GRIP - Żabka przeznaczona jest do chwytania wiązki przewodów w trakcie wykonywania naciągu głównego izolowanej linii napowietrznej nN.
MG20 - Żabka przeznaczona jest do chwytania przewodu w trakcie wykonywania naciągu głównego niepełnoizolowanej linii napowietrznej SN PAS.
AL-20KN - Żabka przeznaczona jest do chwytania przewodu w trakcie wykonywania naciągu głównego gołej linii napowietrznej SN.
* Średnica w mm.
Narzędzia przeznaczone do naprężania i pomiarów naciągu linii NLK.
Typy:
PC-1500 - Naprężarka przeznaczona do naciągu linii napowietrznej. Mechanizm zapadkowy pozwala również na luzowanie.
A10 i A20 - Dynamometry przeznaczone do pomiaru naciągu linii napowietrznej.
ABC-M-GRIP - Żabka przeznaczona jest do chwytania wiązki przewodów w trakcie wykonywania naciągu głównego izolowanej linii napowietrznej nN.
ABC-L-GRIP - Żabka przeznaczona jest do chwytania wiązki przewodów w trakcie wykonywania naciągu głównego izolowanej linii napowietrznej nN.
MG20 - Żabka przeznaczona jest do chwytania przewodu w trakcie wykonywania naciągu głównego niepełnoizolowanej linii napowietrznej SN PAS.
AL-20KN - Żabka przeznaczona jest do chwytania przewodu w trakcie wykonywania naciągu głównego gołej linii napowietrznej SN.
| Symbol |
Zasięg działania [m] |
Maksymalna siła naciągu [kN] |
Waga [kg] |
|
|
|
Linka podwójna | Linka pojedyncza |
|
|
| PC-1500 | 1,5 | 3,0 | 15 | 4,1 |
| Symbol |
|
Wymiary [mm] |
|
Siła maksymalna [kN] |
|
|
A | B | C | |
| A10 | 190 | 75 | 25 | 10 |
| A20 | 190 | 75 | 25 | 20 |
| Symbol | Typ linii | Przekrój [mm2] | Maks. siła [kN] | Waga [kN] |
| ABC-M-10KN | nN izolowana | 4 x 25-95 | 10 | 2,4 |
| ABC-L-18KN | nN izolowana | 4 x 95-150 | 18 | 2,6 |
| MG20 | SN PAS | 35-120 | 20 | 1,9 |
| AL-20KN | SN goła | 22* | 20 | 1,5 |
* Średnica w mm.
