Termokurczliwa wnętrzowa typu EUITH

Zastosowanie:
Głowica przeznaczona do zakańczania jednożyłowych kabli w izolacji polietylenowej typu YH(A)KXS, XH(A)KX(S), XUH(A)KXS, XRUH(A)KXS o napięciu znamionowym 8,7/15 kV, 12/20 kV. Ocena techniczna produktu na zgodność z normą PN-E-06401-05:1990 i PN-HD 629.1 S2:2006.

Budowa:

Zakończenie żyły roboczej za pomocą końcówki grubościennej, szczelnej, prasowanej lub śrubowej.
Wysterowanie pola elektromagnetycznego za pomocą płatu sterującego.
Uszczelnienie końcówki kablowej i żyły powrotnej za pomocą mastyki uszczelniającej.
Odtworzenie izolacji i powłoki zewnętrznej przy pomocy grubościennej rury termokurczliwej odpornej na UV i prądy pełzające.

Właściwości:

Sprawna i nieskomplikowana instalacja.
Głowica przystosowana jest do pracy w pionie, poziomie i pozycjach pośrednich.
Montowanie bezpośrednio w warunkach polowych, w stacjach transformatorowych, na słupach lub w warsztacie.
Wykonanie próby napięciowej i oddanie kabla do eksploatacji zaraz po skończonym montażu.

Skład:

Zestaw jest kompletem na trzy żyły. Kartonowe opakowanie, zawiera wszelkie niezbędne elementy do wykonania głowicy wraz z instrukcją montażu i specyfikacją materiałową.
Zestaw nie ma w składzie końcówek do żył roboczych. Końcówki można dodatkowo zamówić. Zestaw z końcówkami zawiera oznaczenie CM.

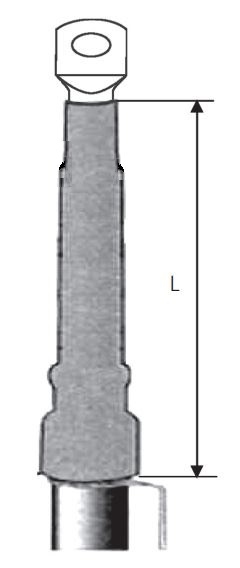

Symbol	Przekrój żyły roboczej [mm²]	Napięcie [kV]	Wymiar L [mm]	Ilość sztuk w opakowaniu
EUITH 24 25-50 (70)	25-70	12/20	400	1 zestaw na 3 żyły
EUITH 24 70-150	70-150	12/20	400	1 zestaw na 3 żyły
EUITH 24 120-240	120-240	12/20	400	1 zestaw na 3 żyły
EUITH 24 185-300	185-300	12/20	400	1 zestaw na 3 żyły
EUITH 24 400-630	400-630	12/20	400	1 zestaw na 3 żyły
